Réserve d'eau sprinkler : comprendre comment votre installation peut défaillir

Un système sprinkleur n'inonde pas tout un bâtiment au moindre signal : il agit avec précision, tête par tête. Mais cette mécanique repose entièrement sur un facteur critique souvent oublié : la qualité de votre réserve d'eau.

Auditez votre actif Assurance et référentiels

Notre prestation. Inspection et nettoyage de vos cuves sprinkler sans vidange, avec rapport et dossier photos.

Inspection de cuve sprinkler sans vidange

L'essentiel

Votre cuve n'est finalement qu'une coquille ; c'est l'eau qu'elle contient qui protège réellement vos stocks, votre personnel et le public.

La dégradation de cette eau (boues, corrosion, corps étrangers) fait partie des causes de défaillance que les référentiels de maintenance cherchent à prévenir : son contrôle n'est pas une simple option, mais une nécessité pour votre sécurité.

Visi'eau Drone devient

VEAD

toujoursla même promessela même équipela même passion

01 · Fonctionnement

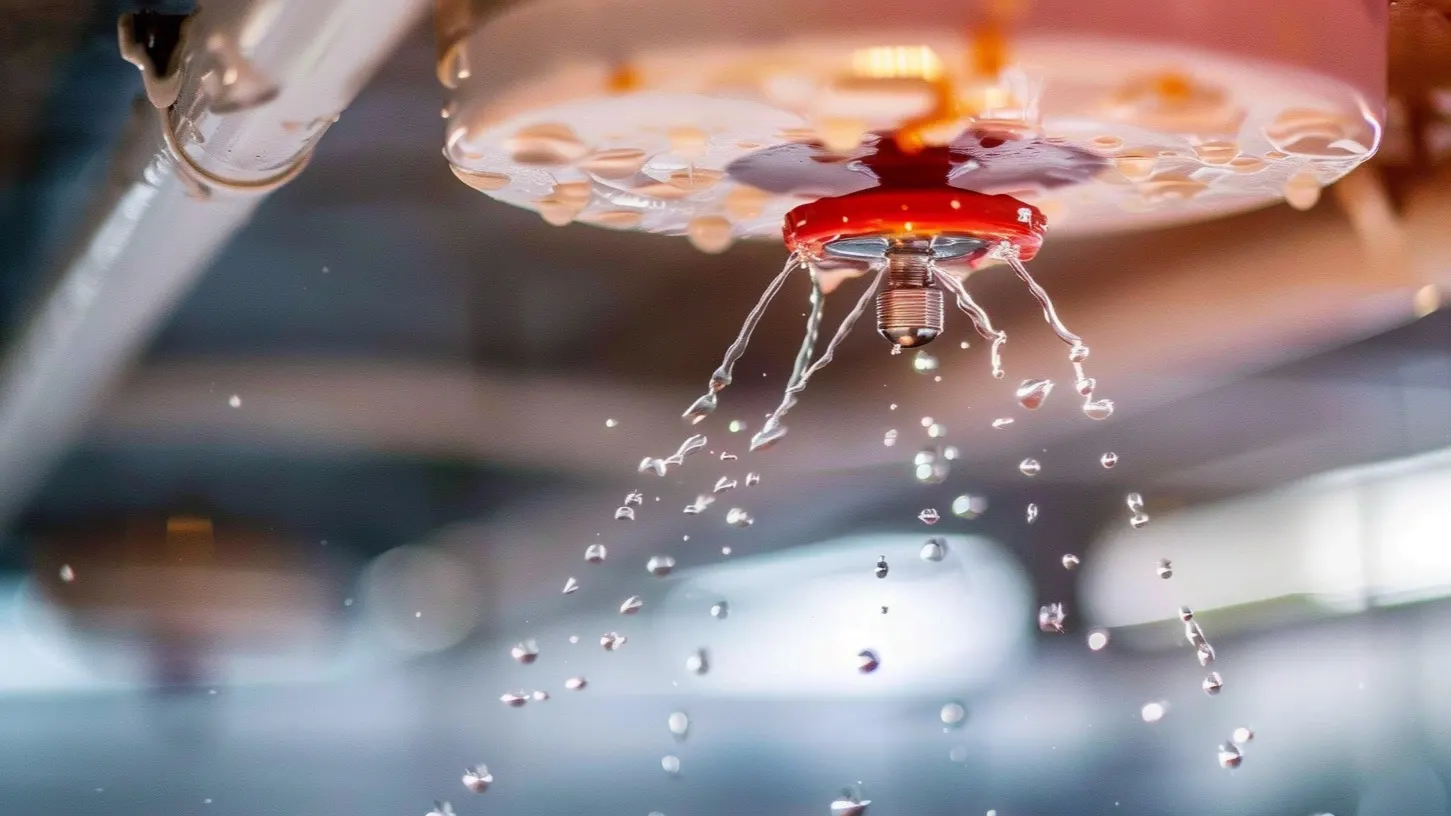

Fonctionnement du système sprinkler : une mécanique de précision

Contrairement aux idées reçues, ce n'est pas un système binaire qui inonde un bâtiment entier au moindre signal. C'est une horlogerie hydraulique de précision, maintenue sous pression permanente (généralement entre 8 et 12 bars) par une pompe jockey.

01 · 68 °C

L'autonomie thermique

Chaque tête sprinkler agit comme un automate indépendant. L'ampoule thermosensible ne se brise que si la température locale atteint son point de rupture précis (68 °C pour l'ampoule rouge standard).

02 · Chute de pression

La dépressurisation

Cette rupture libère l'eau, provoquant une chute de pression brutale dans le collecteur.

03 · Démarrage immédiat

La réponse dynamique

Le pressostat détecte ce différentiel et ordonne le démarrage immédiat des pompes principales (diesel ou électriques).

Dès cet instant, l'installation bascule d'un état « dormant » à un régime dynamique violent : débit massif, pression calibrée, densité d'arrosage exigée par la classe de risque. Si le fluide initialement injecté est corrompu, la mécanique s'enraye dès les premières secondes.

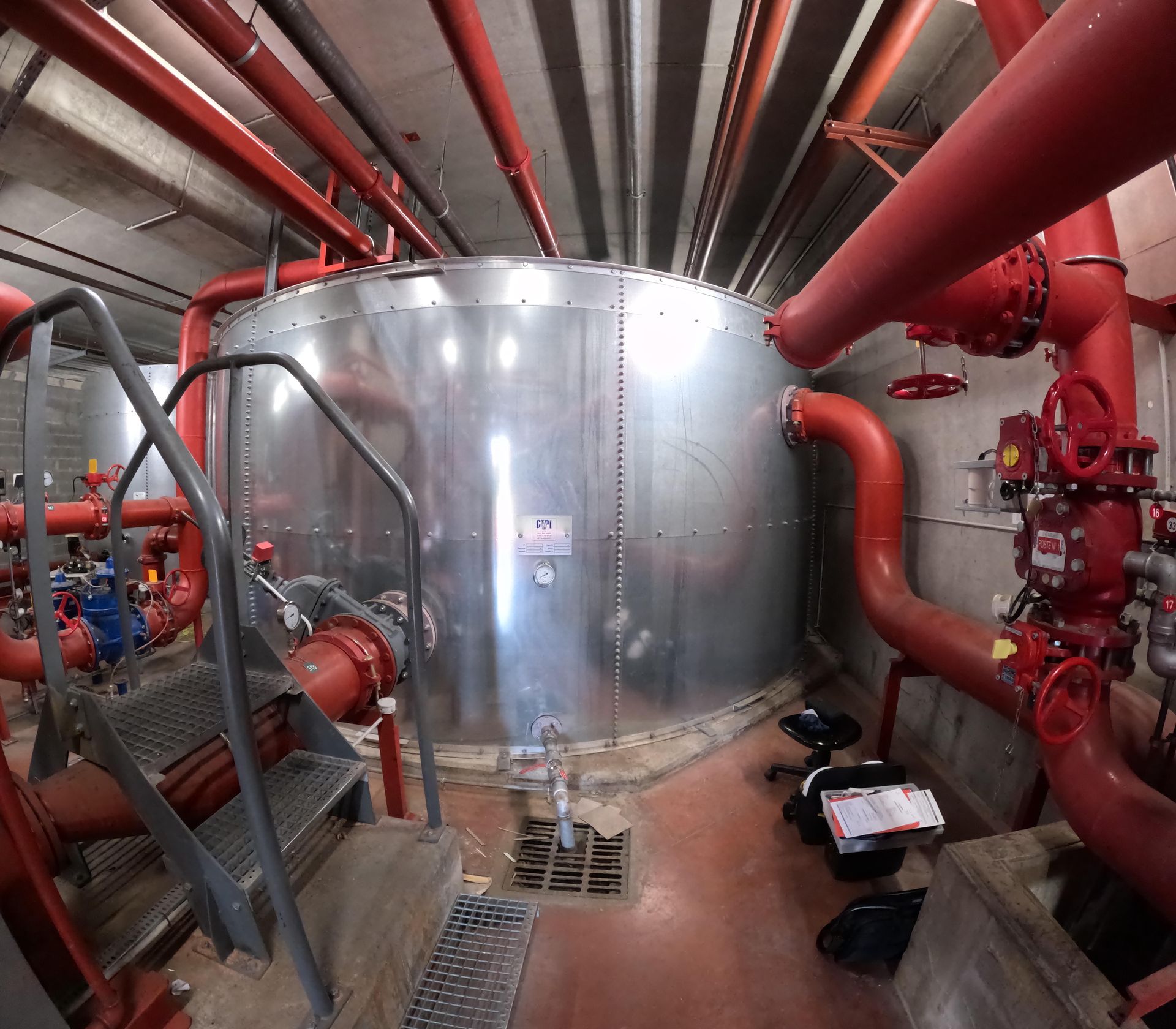

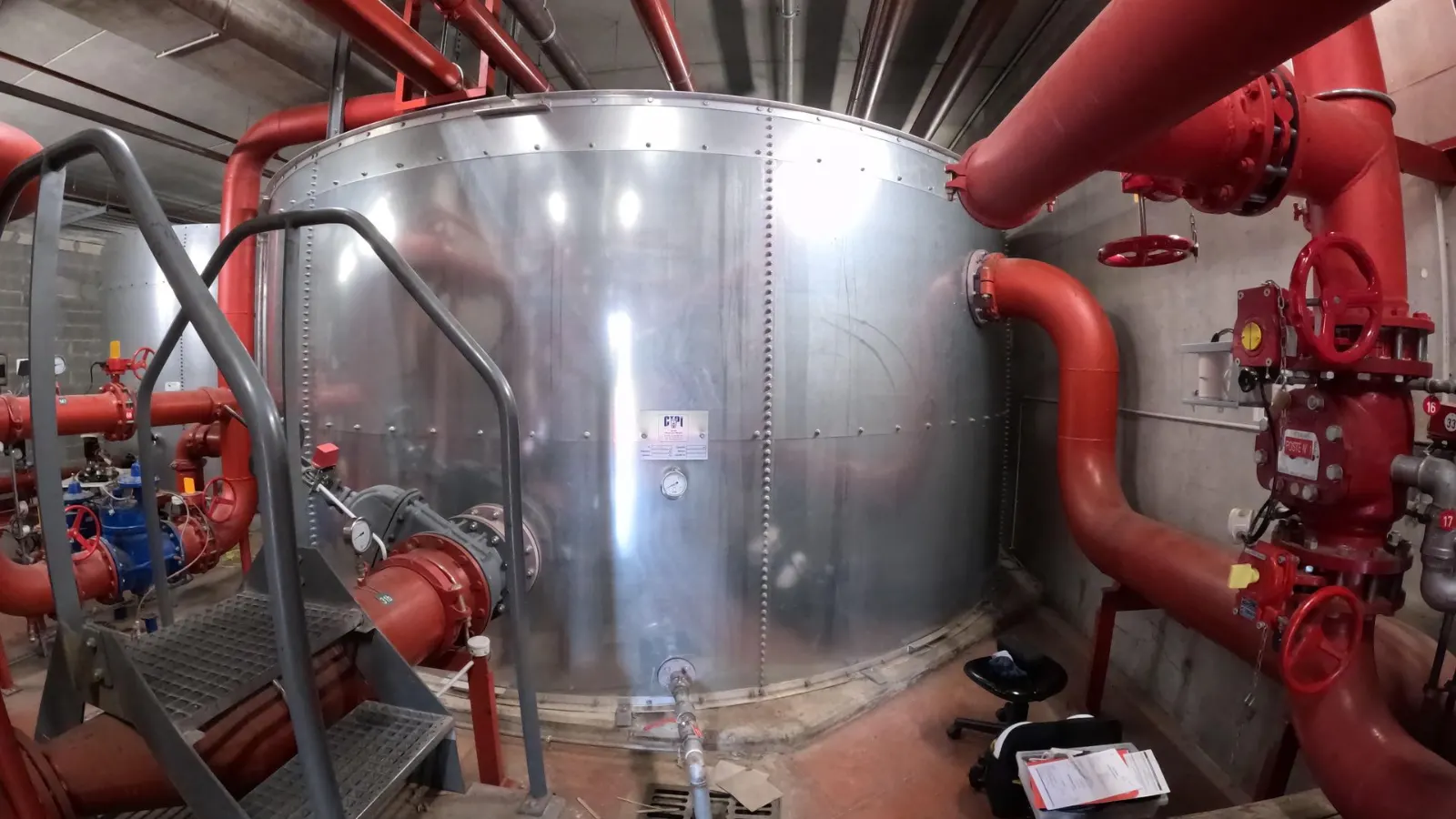

02 · La cuve sprinkler

Le moteur de votre système anti-incendie

Le stockage d'eau dédié au sprinkler ne doit pas être considéré comme une simple annexe du local technique. Il est, au sens figuré, le « réservoir d'énergie » du système. La plupart des réseaux d'eau de ville sont hydrauliquement incapables de fournir les débits instantanés d'un scénario d'incendie industriel, qui peuvent atteindre 300 à 500 m³/h, voire plus.

Ce volume d'eau dédié n'est sollicité qu'en essai ou en cas de sinistre. C'est un volume tampon calculé au plus juste par les bureaux d'études pour satisfaire la courbe débit/pression (Q/H) des pompes. Toute altération de ce volume utile, par accumulation de boues ou par dégradation du fluide, impacte directement les capacités d'extinction.

La cuve n'est pas un élément passif du bâtiment : c'est un organe de sécurité actif. Sa défaillance équivaut à une perte totale de la protection.

Autonomie exigée par les normes

en minutes

Risque faible (LH)30

Risque moyen (OH)60

Risque élevé (HH)90 et plus

03 · Alimentation

Défense extérieure et réserve sprinkler : deux besoins à ne pas confondre

Sur un site industriel ou logistique, ces deux alimentations en eau n'ont ni le même rôle ni les mêmes exigences.

Défense extérieure contre l'incendie (DECI) · Pompiers

La colonne vertébrale des pompiers

Elle alimente les poteaux et bouches incendie utilisés par les pompiers. Son rôle est opérationnel : elle doit fournir aux pompiers, dès leur arrivée, un débit immédiat et stable pour l'attaque manuelle, sans chute de pression, quelle que soit la complexité du site (usine, IGH, hôpital).

Réserve sprinkler

Le « carburant » de votre sprinkler

Elle agit en autonomie totale, bien avant l'arrivée des secours. C'est elle qui permet au groupe de pompage de transformer un volume stocké inerte en une attaque dynamique pour contenir le sinistre dès la première seconde.

Le piège est commun aux deux : croire qu'une cuve pleine suffit. Une réserve sprinkler mal entretenue (boues, vortex) ou un poteau jamais testé en charge réelle transforment la protection en illusion. Si la pompe désamorce ou si la pression s'effondre, le feu n'est plus contenu.

04 · La chaîne de défaillance

De l'eau qui dort à la tête bouchée

Quatre étapes silencieuses, puis quelques secondes suffisent à transformer votre protection en illusion.

Au démarrage des pompes, le tourbillon arrache les boues du fond et les envoie dans tout le réseau.

01
Vieillissement de l'eau
Parfois captive 15 à 30 ans, faute de vidange, l'eau perd son chlore, décante et se charge en oxydes métalliques : les dépôts s'accumulent au fond.
02
Sédimentation
Les matières en suspension décantent et forment un « bouclier » de boues abrasives, juste sous la crépine d'aspiration.
03
Effet vortex
Au démarrage des pompes, une tornade subaquatique arrache les boues du fond et les injecte dans tout le réseau.
04
Têtes bouchées
Les débris se compactent dans les orifices. La pression est là, les pompes tournent, mais l'eau ne sort pas.

Colonne montante100 à 200 mm

Orifice sprinkler10 à 15 mm

Un entonnoir inversé : le goulot d'étranglement est incontournable

Si l'eau aspirée via le vortex transporte des débris de corrosion (plaques de rouille de 20 mm) ou des agglomérats de boue compacte, l'équation est sans appel : le passage est bloqué. Une eau polluée étant distribuée uniformément, elle peut boucher simultanément les 4 ou 5 têtes déclenchées au-dessus du foyer. Le système tourne à plein régime, la pression est là, mais l'eau ne sort pas.

En détail

Comprendre chaque étape de la défaillance

Choisissez une étape : de l'eau qui vieillit à la tête sprinkler bouchée.

01Vieillissement de l'eau 02Sédimentation en cuve 03L'effet vortex 04Têtes sprinklers bouchées

Étape 01 sur 04

15 à 30 ans d'eau parfois captive, faute de vidange

Vieillissement de l'eau : une menace pour votre installation sprinkler

La problématique majeure des réserves d'eau incendie réside dans la nature même de leur exploitation : la stagnation prolongée. Une fois le réservoir rempli lors de la construction, l'eau y demeure captive pour des durées pouvant excéder 15, 20 voire 30 ans sans renouvellement complet. Ce confinement statique modifie radicalement les propriétés physico-chimiques du fluide par rapport à une eau potable circulante.

Trois phénomènes de dégradation s'enclenchent dès la mise en eau :

Disparition du chlore : le chlore résiduel disparaît en quelques semaines, laissant le champ libre au développement biologique.
Décantation : dans cet environnement obscur et immobile, les matières en suspension décantent et les sels minéraux (carbonates, sulfates) précipitent.
Corrosion électrochimique : au contact des parois, en particulier dans les cuves en acier galvanisé, la corrosion charge l'eau en oxydes métalliques.

Ce vieillissement est un processus inévitable. Il transforme un agent extincteur initialement neutre et fluide en un milieu réactif, chimiquement agressif et chargé de matières. Ce n'est plus de l'eau « propre » : les dépôts et les débris finissent au fond de la cuve, précisément là où se trouve l'aspiration des pompes.

Précédent Étape suivante02 · Sédimentation en cuve

Étape 02 sur 04

20 à 40 cm de boues mesurées lors d'inspections par drone

Sédimentation en cuve : le risque caché de la protection incendie

Toute eau brute charge naturellement des matières en suspension (MES). Dans l'immobilité d'une bâche à eau incendie de 2 000 m³, le temps fait son œuvre : ces particules s'accumulent au fond pour former des boues abrasives, prêtes à être aspirées par vos pompes au pire moment.

Sous l'effet inexorable de la gravité, chaque particule finit par décanter et chuter vers le radier (fond de cuve). Le résultat est la formation progressive d'un « bouclier » sédimentaire :

Nature du dépôt : un mélange de boues compactes, denses, visqueuses et souvent abrasives.
Volume constaté : il n'est pas rare, lors d'inspections par drone, de mesurer des couches atteignant 20 à 40 centimètres d'épaisseur. Au-delà d'une vingtaine de centimètres, un nettoyage en charge n'est pas toujours possible : l'inspection permet de le savoir avant d'engager les travaux.
Localisation critique : ce dépôt se forme directement sous la crépine d'aspiration des pompes.

Tant que le système est à l'arrêt, cette boue semble inoffensive. Cependant, elle représente un stock de polluants solides mobilisables. Ignorer cette sédimentation, c'est accepter qu'une partie significative de votre réserve ne soit plus constituée d'eau liquide, mais d'une matière pâteuse prête à compromettre l'aspiration.

Précédent Étape suivante03 · L'effet vortex

Étape 03 sur 04

Dès les premières minutes les boues aspirées peuvent atteindre les têtes ouvertes

L'effet vortex : quand le système sprinkler aspire les boues

Le risque opérationnel latent se matérialise brutalement lors du démarrage des pompes incendie (que ce soit pour un essai hebdomadaire ou un sinistre réel). L'appel de débit maximal génère des vitesses d'écoulement extrêmement élevées au niveau de la tubulure d'aspiration située en bas de cuve. Cette accélération du fluide crée une chute de pression locale et engendre un phénomène tourbillonnaire puissant : le vortex. Imaginez une tornade subaquatique dont le cône plonge vers le fond.

Si la couche de sédiments se trouve dans la zone d'influence de ce vortex, elle peut être déstabilisée, arrachée du fond et remise en suspension.
Le système sprinkler n'aspire plus alors l'eau claire de la couche supérieure, mais un mélange turbulent (eau + boues + débris).
Cette « soupe » est propulsée dans le collecteur de refoulement et injectée à haute vitesse dans l'ensemble du réseau.
Le flux chargé se dirige directement vers les têtes ouvertes au-dessus du foyer, là où l'eau est attendue.

Le scénario catastrophe : une fois injectée dans les canalisations, cette boue migre à grande vitesse vers les extrémités du système, les têtes de sprinklers. Leurs orifices calibrés, de l'ordre de 10 à 15 mm, se bouchent vite face à des débris. Les particules peuvent s'y compacter, comme un caillot. Le débit s'effondre. Là où le feu exige un déluge protecteur, il ne rencontre qu'un système asphyxié. L'incendie, censé être maîtrisé, reprend le dessus.

Précédent Étape suivante04 · Têtes sprinklers bouchées

Étape 04 sur 04

10 à 15 mm l'orifice d'une tête, contre 100 à 200 mm pour une colonne

Têtes sprinklers bouchées : la conséquence directe d'une eau polluée

Le point de rupture fatal de cette chaîne d'événements se situe au niveau des terminaux : les têtes sprinklers. La conception d'un réseau incendie est celle d'un entonnoir inversé : de très larges diamètres au départ (pomperie) pour finir par de minuscules orifices de diffusion. L'incompatibilité géométrique est flagrante :

Diamètre des colonnes montantes : 100 à 200 mm.
Diamètre de l'orifice du sprinkler : seulement 10 à 15 mm.

C'est un goulot d'étranglement physique incontournable. Si l'eau aspirée via le vortex transporte des débris de corrosion (plaques de rouille de 20 mm) ou des agglomérats de boue compacte, l'équation est sans appel : le passage est bloqué. L'obstruction peut être rapide et totale. Le drame réside dans le fait que la redondance des têtes ne suffit pas à compenser ce risque : une eau polluée est distribuée uniformément, pouvant boucher simultanément les 4 ou 5 têtes déclenchées au-dessus du foyer. Le système tourne à plein régime, la pression est là, mais l'eau ne sort pas.

Précédent Revenir au début01 · Vieillissement de l'eau

05 · Dégâts collatéraux

Une cuve polluée use tout ce qu'elle alimente

Corrosion influencée par les micro-organismes (MIC) et abrasion : cinq organes de votre installation, et ce que l'eau dégradée leur fait subir.

Structure de la cuveCorrosion bactérienne

Sous les sédiments, privées d'oxygène, les bactéries sulfato-réductrices (BSR) et les ferrobactéries forment un biofilm et creusent une corrosion par piqûres : plusieurs millimètres d'acier perforés en quelques années. Fuite, voire perte totale de la réserve et dégâts des eaux.

Critique

TuyauteriesCorrosion bactérienne

Des tubercules durs se forment : la rugosité augmente les pertes de charge et crée de nouveaux débris solides.

Élevée

Pompes centrifugesAbrasion

Silice, calcaire et oxydes de fer attaquent les roues à 1 500 à 3 000 tr/min : effet « papier de verre » sur les aubes, la courbe de performance HMT / débit chute.

Élevée

GarnituresAbrasion

L'abrasion détruit les joints d'étanchéité : fuites en salle des machines.

Modérée

Clapets et vannes délugeDébris

Un simple débris coincé dans le siège d'un clapet anti-retour ou d'une vanne déluge empêche sa fermeture étanche ou son ouverture complète.

Critique

Une cuve polluée transforme la maintenance préventive standard en maintenance curative lourde. Inspecter la réserve coûte bien moins cher que remplacer ce qu'elle abîme.

06 · Assurance et référentiels

Ne négligez pas l'aspect réglementaire et financier

Au-delà du risque technique d'obstruction, une réserve d'eau mal entretenue vous expose à deux risques.

Comprendre les référentiels

APSAD R1 · NFPA 25

Écart au référentiel de votre assureur

Les référentiels (APSAD R1, NFPA 25) prévoient des inspections périodiques. Sans suivi documenté de la réserve, les écarts remontent dans les comptes rendus de vérification et fragilisent la conformité de votre installation.

Assurance

Garantie fragilisée

En cas de sinistre, si l'expert établit un défaut d'entretien de la réserve (boues, crépine obstruée), votre assureur peut réduire ou refuser l'indemnisation selon votre contrat.

Notre réponse

Vérifier l'état réel de votre réserve

Oubliez les vidanges coûteuses et les arrêts de protection. Nous intervenons sur vos réservoirs en charge (pleins) : votre activité continue pendant l'inspection.

Une inspection

Audit de votre actif incendie ou industriel par drone subaquatique équipé de caméra HD.

Découvrir l'inspection

Analyse d'une inspection et rédaction du rapport

Un rapport d'inspection structuré

Un rapport formel et structuré, adapté à votre référentiel (APSAD R1, NFPA 25, EN 12845, etc.) : la preuve tangible de l'état de votre actif vis-à-vis de vos assureurs.

Voir le rapport

Un nettoyage robotisé sans arrêt

Des sédiments sont détectés ? Nos robots les aspirent sans vider la cuve, en limitant la remise en suspension, et votre réserve reste en eau.

Découvrir le nettoyage

Une preuve d'entretien datée et documentée, sans vidange de votre réserve. Vous avez le contenant, nous documentons le contenu.

Auditez votre actif

FAQ sprinkler

Besoin d'aide ?

Les questions les plus fréquentes sur le fonctionnement et l'entretien des installations sprinkler.

Est-ce que toutes les têtes de sprinkler se déclenchent en même temps lors d'un incendie ?

Dans la grande majorité des cas, le fonctionnement sprinkler est individuel. Chaque tête de sprinkler possède sa propre ampoule thermosensible. Seules les têtes situées directement au-dessus du foyer, soumises à la chaleur, s'ouvrent pour libérer l'eau. Cela permet de contenir l'incendie tout en limitant les dégâts des eaux aux zones non touchées.

À quelle température se déclenche une tête sprinkler ?

Le déclenchement dépend de l'ampoule de la tête, choisie selon la température ambiante maximale du local. La NF EN 12845 demande une température de déclenchement supérieure d'au moins 30 °C à cette température ambiante. La tête standard, la plus répandue, se déclenche à 68 °C (ampoule rouge).

Le code couleur des ampoules est normalisé : 57 °C orange, 68 °C rouge, 79 °C jaune, 93 à 100 °C vert, 121 à 141 °C bleu, 163 à 182 °C mauve, et noir au-delà de 200 °C. Les températures élevées équipent les locaux chauds (fours, sous toitures vitrées), et la règle APSAD R1 impose au moins 93 °C quand la hauteur sous plafond dépasse 8 mètres. Attention : sur les têtes à fusible, le code couleur est différent.

Que désignent la source A et la source B d'une installation sprinkler ?

Ce sont des termes de la règle APSAD R1. La source A, dite limitée, doit alimenter les 5 sprinkleurs les plus défavorisés pendant 30 minutes. La source B, dite inépuisable, doit fournir le débit de toute la surface impliquée pendant la durée exigée par le risque, de 30 minutes à 2 heures.

Chaque source associe en général une pompe et une réserve : le plus souvent une électropompe pour la source A et une motopompe diesel pour la source B. Selon la classe de risque et la surface protégée, la règle impose une source B seule, une combinaison A + B, voire B + B pour les très grandes surfaces à risque élevé. La NF EN 12845 emploie un autre vocabulaire : source unique, unique supérieure, double ou combinée. Dans tous les cas, une réserve envasée compromet le démarrage des pompes qu'elle alimente.

Qu'est-ce que le point F d'une installation sprinkler ?

Le point F est un dispositif d'essai exigé par la règle APSAD R1 sur chaque réseau commandé par un poste de contrôle. Il est placé au point hydrauliquement le plus défavorisé du poste, à moins de 1,50 mètre du sol : c'est un sprinkleur tronqué, du plus petit facteur K du réseau, équipé d'un manomètre, dont l'eau est rejetée à l'extérieur du bâtiment.

Ouvrir le point F simule l'ouverture d'une tête en situation réelle. L'essai vérifie que le poste se déclenche vraiment et permet de relever la pression disponible au point le plus défavorable. Il ne remplace pas l'inspection de la réserve : un point F conforme ne dit rien de l'état de la cuve qui alimente les pompes.

Quelle est la différence entre un système « sous eau » et « sous air » ?

Système sous eau : c'est le système sprinkler le plus courant. Les tuyauteries sont remplies d'eau sous pression en permanence. L'action est immédiate dès l'ouverture de la tête.

Système sous air : utilisé lorsqu'il y a un risque de gel (quais de chargement, chambres froides). Le réseau sprinkler est rempli d'air comprimé. L'eau n'arrive que si une tête s'ouvre et que la pression d'air chute.

Quelle distance doit-on respecter entre le stockage et les sprinklers ?

C'est un point critique pour l'efficacité de la tête sprinkler. La distance entre tête sprinkler et stockage doit généralement être d'au moins 50 cm à 1 mètre (selon le type de risque). Si cette distance n'est pas respectée, la diffusion de l'eau est obstruée (« effet parapluie ») et le feu peut se propager sous les palettes sans être atteint par l'eau.

Pourquoi une installation sprinkler nécessite-t-elle souvent une cuve dédiée ?

Le réseau d'eau de ville a rarement le débit et la pression suffisants pour alimenter un système anti-incendie sprinkleur industriel. Une cuve sprinkler (ou bâche) agit comme une réserve tampon, garantissant que les pompes auront assez d'eau (souvent plusieurs centaines de m³) pour combattre le feu pendant la durée requise (30, 60 ou 90 minutes selon la classe de risque, parfois plus selon le référentiel), indépendamment des fluctuations du réseau public.

Peut-on modifier un réseau sprinkler existant ?

Oui, mais avec précaution. Toute modification de cloisonnement, d'activité ou de hauteur de stockage dans votre bâtiment impacte l'efficacité de la protection incendie sprinkler. Déplacer une tête de sprinkler ou ajouter une antenne au réseau nécessite un recalcul hydraulique pour s'assurer que le diamètre des tuyauteries et la puissance des pompes restent suffisants.

Tarifs indicatifs

Des prix clairs, avant même le devis

Pour une installation sprinkler alimentée par une réserve unique (source de type A, c'est-à-dire une seule cuve qui alimente le réseau, sans seconde réserve de secours), hors frais de déplacement. Nous vous répondons sous 24 h ouvrées, puis vous envoyons votre devis précis.

Contrôle périodique

À partir de 990 € HT

Inspection complète de la cuve par drone, cuve pleine et sans vidange.

Rapport d'inspection détaillé
Dossier photos et vidéos
Attestation d'intervention

Contrôle et nettoyage

À partir de 1 050 € HT

L'inspection complète, puis l'aspiration des dépôts par robot, cuve pleine et sans vidange.

Rapport d'inspection et de nettoyage
Dossier photos et vidéos
Attestation d'intervention

Recevez votre devis

Retours terrain

Ce que nous trouvons dans les cuves sprinkler

Des interventions réelles, avec les constats faits sous l'eau et les décisions prises.

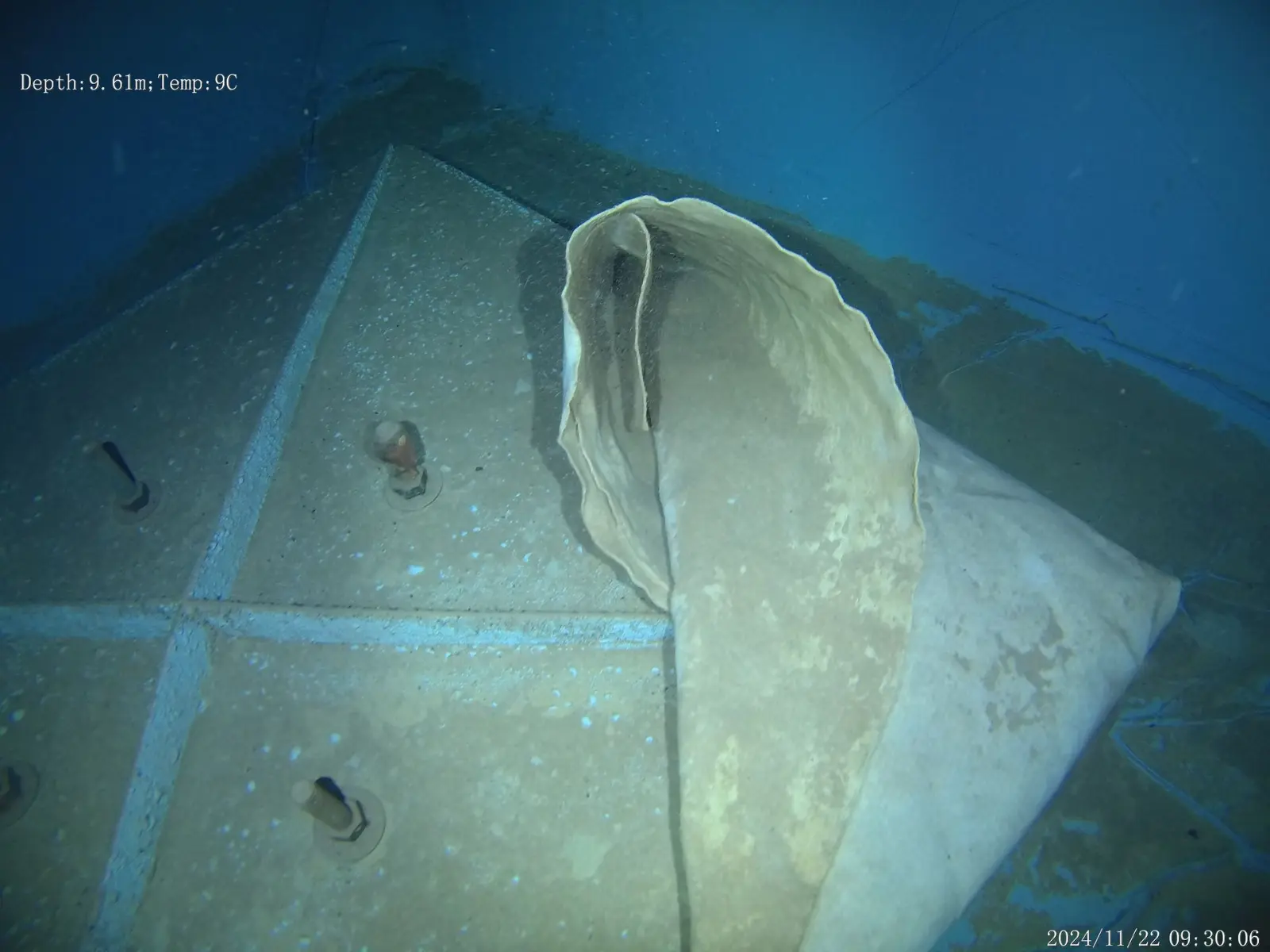

Quand une bâche menace l'arrêt immédiat d'un groupe sprinkler

Un morceau de bâche, invisible depuis la surface, menaçait de désamorcer le groupe sprinkler.

Lire le retour terrain

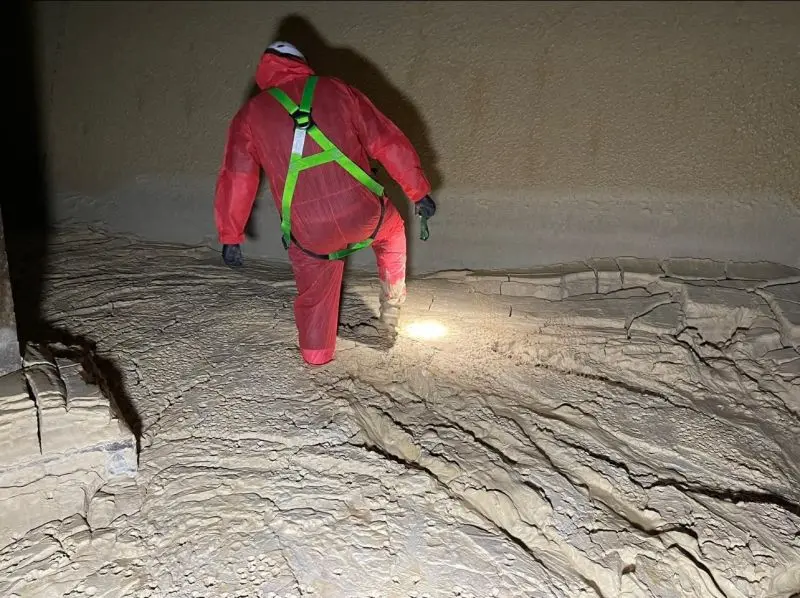

Retour d'expérience terrain cuve incendie SPK
